THÔNG SỐ KỸ THUẬT
| Hãng sản xuất: | Asrock | |
| CPU | – Supports 10th Gen Intel® Core™ Processors and 11th Gen Intel® Core™ Processors (LGA1200) – Digi Power design – 8 Power Phase design – Supports Intel® Turbo Boost Max 3.0 Technology |
|
| Chipset: | Intel B560 Chipset | |
|
Bộ nhớ RAM |
– Dual Channel DDR4 Memory Technology – 4 x DDR4 DIMM Slots – 11th Gen Intel® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4800+(OC)* – 10th Gen Intel® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4600+(OC)* – Supports ECC UDIMM memory modules (operate in non-ECC mode) – Max. capacity of system memory: 128GB** – Supports Intel® Extreme Memory Profile (XMP) 2.0 *11th Gen Intel® Core™ (i9/i7/i5) support DDR4 2933 natively; Core™ (i3), Pentium® and Celeron® support DDR4 2666 natively. 10th Gen Intel® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium® and Celeron® support DDR4 2666 natively. **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. |
|
| BIOS | – 128Mb AMI UEFI Legal BIOS with multilingual GUI support – ACPI 6.0 Compliant wake up events – SMBIOS 2.7 Support – CPU Core/Cache, GT, DRAM, VPPM, VCCIN AUX, VCCSA,VCCIO Multi-adjustment |
|
| Khe cắm đồ họa | – 11th Gen Intel® Core™ Processors support Intel® Xe Graphics Architecture (Gen 12). 10th Gen Intel® Core™ Processors support Gen 9 Graphics – Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers – Supports HDMI 2.0 with max. resolution up to 4K x 2K (4096×2160) @ 60Hz – Supports DisplayPort 1.4 with max. resolution up to 4K x 2K (4096×2304) @ 60Hz – Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required) – Supports HDCP 2.3 with HDMI 2.0 and DisplayPort 1.4 Ports – Supports 4K Ultra HD (UHD) playback with HDMI 2.0 and DisplayPort 1.4 Ports** *Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. **11th Gen Intel® Core™ Processors support HDMI 2.0. 10th Gen Intel® Core™ Processors support HDMI 1.4. |
|
| Card âm thanh | – 7.1 CH HD Audio (Realtek ALC897 Audio Codec) – Supports Surge Protection – Nahimic Audio |
|
| LAN | – Gigabit LAN 10/100/1000 Mb/s – Giga PHY Intel® I219V – Supports Wake-On-LAN – Supports Lightning/ESD Protection – Supports Energy Efficient Ethernet 802.3az – Supports PXE |
|
| Khe cắm | 11th Gen Intel® Core™ Processors – 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen4x16 (PCIE1); dual at Gen4x16 (PCIE1) / Gen3x4 (PCIE3))* 10th Gen Intel® Core™ Processors – 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen3x16 (PCIE1); dual at Gen3x16 (PCIE1) / Gen3x4 (PCIE3))* – 1 x PCI Express 3.0 x1 Slot |
|
| Khe cắm bộ nhớ |
|
|
| Cổng kết nối | – 1 x SPI TPM Header – 1 x Chassis Intrusion and Speaker Header – 2 x RGB LED Headers* – 2 x Addressable LED Headers** – 1 x CPU Fan Connector (4-pin)*** – 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**** – 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** – 1 x 24 pin ATX Power Connector – 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) – 1 x Front Panel Audio Connector – 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card) – 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) – 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) – 1 x Front Panel Type C USB 3.2 Gen1 Header (Supports ESD Protection) *Support in total up to 12V/3A, 36W LED Strip **Support in total up to 5V/3A, 15W LED Strip ***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. ****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. *****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. |
|
| Bảng điều khiển I/O phía sau | – 3 x Antenna Mounting Points – 1 x PS/2 Mouse/Keyboard Port – 1 x HDMI Port – 1 x DisplayPort 1.4 – 4 x USB 3.2 Gen1 Ports (Supports ESD Protection) – 2 x USB 2.0 Ports (Supports ESD Protection) – 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) – HD Audio Jacks: Line in / Front Speaker / Microphone |
|
| Phần mềm và UEFI | Software – ASRock Motherboard Utility (A-Tuning) – ASRock Polychrome SYNC – ASRock XFast LAN UEFI – ASRock EZ Mode – ASRock Full HD UEFI – ASRock My Favorites in UEFI – ASRock Instant Flash – ASRock Internet Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |
|
| Hỗ trợ CD | – Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar | |
| Phụ kiện | – Quick Installation Guide, Support CD, I/O Shield – 2 x SATA Data Cables – 3 x Screws for M.2 Sockets – 1 x Standoff for M.2 Socket |
|
| Hỗ trợ phần cứng | – Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans – Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans – Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans – CASE OPEN detection – Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, CPU PLL Voltage |
|
| Kích cỡ | – Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm – Solid Capacitor design |
|
| Hệ điều hành | – Microsoft® Windows® 10 64-bit | |
| Chứng nhận | – FCC, CE – ErP/EuP ready (ErP/EuP ready power supply is required) |
Đánh giá Mainboard ASROCK B560M PRO4:

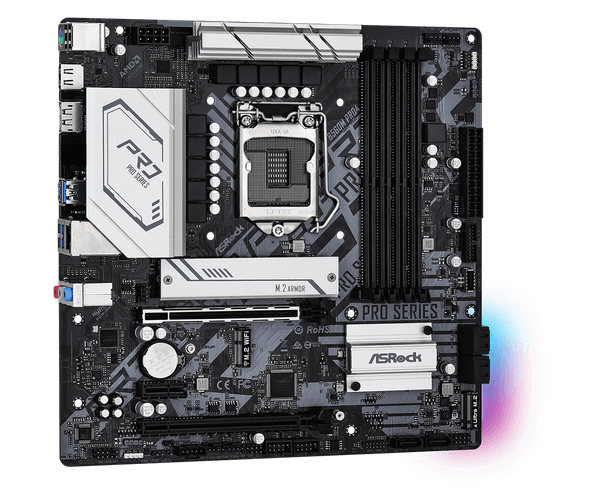

Mainboard ASROCK B560M PRO4 là bo mạch chủ sử dụng chipset B560 của Intel thuộc phân khúc trung cấp của Asrock. Bo mạch chủ này sử dụng socket LGA 1200 có thể chạy được CPU Intel Core thế hệ 10 & 11, hỗ trợ PCI-E Gen 4.0 mới nhất.
Thiết kế
Mainboard ASROCK B560M PRO4 sở hữu thiết kế mạnh mẽ với đầy đủ các tấm tản nhiệt cách điệu. Đây là bo mạch chủ kích thước m-ATX ở phân khúc trung cấp có gần như đầy đủ mọi tính năng thời thượng nhất dành cho người dùng.
Trang bị
- 8 phase nguồn – 50A
- Tản nhiệt cho khe PCI-E M.2
- Lan Gigabit
- Khe PCI-E bọc thép
Tính năng
- Super Alloy: Kết hợp sử dụng các linh kiện có độ bền cao, tăng tuổi thọ cho bo mạch
- Nahimic Audio: Trải nghiệm âm thanh chất lượng cao với tụ và DAC cao cấp
- Polychrome RGB: Đồng bộ hóa LED RGB cho tất cả các thiết bị
M.2 tốc độ cao PCIe 4.0
Bo mạch chủ ASRock B560M Pro4 này có khả năng chứa nhiều thiết bị lưu trữ M.2, một trong số đó thậm chí có thể hỗ trợ SSD M.2 PCI Express 4.0, nó có khả năng thực hiện tốc độ gấp đôi so với thế hệ thứ 3 trước đó, mang lại trải nghiệm truyền dữ liệu nhanh như chớp.
Khe thép gia cố đi kèm với tiêu chuẩn PCI Express 4.0 thế hệ tiếp theo. Có những lợi ích khác nhau bao gồm:
- Thêm điểm neo
- Chốt mạnh hơn
- Đảm bảo tín hiệu ổn định
- Đảm bảo card đồ họa nặng được cài đặt chắc chắn.
Âm thanh Nahimic
Cho dù bạn đang sử dụng tai nghe, loa ngoài hay loa trong, qua USB, Wi-Fi, đầu ra analog hoặc thậm chí HDMI, Nahimic Audio mang đến cho bạn trải nghiệm nghe hấp dẫn nhất, sống động và phong phú với nhiều chi tiết.
